Современные системы утилизации стоков пригодны для использования в различных условиях: маломощные блоки для монтажа в помещениях предназначены для небольшого количества жидкости, а установки для наружного использования рассчитаны на большие объемы.

КНС представляет собой гидротехническую систему, предназначенную для перекачивания стоков – промышленно-бытовых и дождевых в определенное место. В отличие от простых систем утилизации, КНС решает задачу транспортировки стоков в тех случаях, когда естественный уклон трубопровода недостаточен.

Компания АО «Флотенк» проектирует и производит канализационные насосные станции методом машинной намотки. Готовые изделия укомплектованы всем необходимым оборудованием: насосной группой, внутренним трубопроводом с запорной арматурой, шкафом автоматического управления и системами обслуживания. Таким образом, сразу после установки станция полностью готова к подключению внешних сетей.

Преимущества стеклопластиковых КНС

• сокращение времени монтажа и пусконаладки за счет полной заводской готовности;

• устойчивость к коррозии и агрессивным средам;

• защищенность от внешних воздействий;

• поддержка температурного режима;

• герметичные швы;

• предотвращение образования отложений;

• комплектация стеклопластиковой лестницей и площадкой обслуживания.

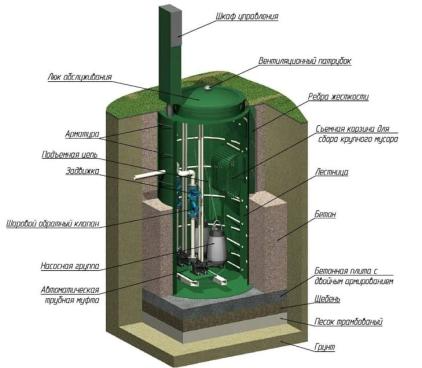

Принцип работы КНС

Через подведенные трубы внутрь горизонтального или вертикального корпуса поступают канализационные стоки (хозяйственно-бытовые или промышленные).

↓

 Внутри корпуса находится группа погружных насосов (от 1 до 6 штук). Насосы запускаются автоматическим шкафом управления, который работает по заранее запрограммированной схеме.

↓

Поплавковые датчики отслеживают уровень стоков и оповещают о необходимости подключения резервных резервуаров.

Автоматическое управление КНС

В комплект каждой канализационной насосной станции входит шкаф управления (ШУ). Он обеспечивает полную автономность работы станции, сводит к минимуму человеческий фактор и позволяет оперативно реагировать на внештатные ситуации как на месте, так и дистанционно.

Шкаф управления проектируется индивидуально с учётом:

• количества насосов;

• последовательности включения;

• распределения рабочих и резервных агрегатов;

• уровня стоков;

• схемы питания и запуска;

• способа сигнализации (световой или звуковой).

Параметры работы насосов отслеживаются удалённо на пульте диспетчера. При необходимости учитываются стандарты и протоколы передачи данных городского водоканала (например, MODBUS, OPC UA, GSM-каналы), если КНС впоследствии передаётся на баланс эксплуатирующей организации.

Модели КНС FLOTENK

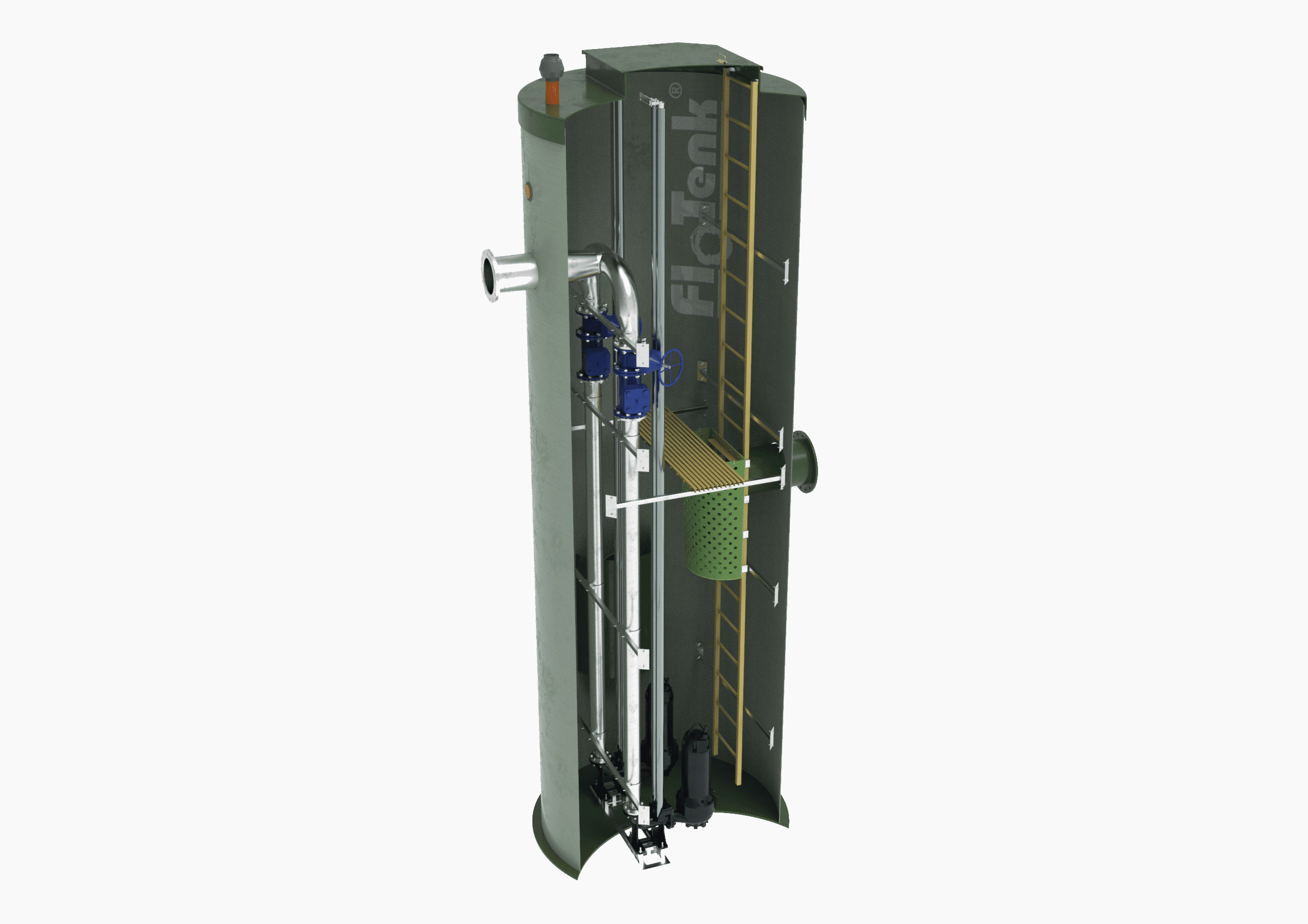

Комплектная станция FloTenk-KNS

Комплектная насосная станция FloTenk - KNS поставляется в полной заводской готовности. Ее можно монтировать и подключать на объекте сразу после доставки.

Ключевые характеристики FloTenk-KNS:

• Полный комплект для подключения (смонтированная система трубопроводов и запорной арматуры).

• Элементы обслуживания включают люк, лестницу и подъемную площадку для удобства доступа.

• Щит управления может быть выполнен как для наружного, так и для внутреннего монтажа в зависимости от места размещения.

КНС с выносной запорной арматурой

Если разместить всё оборудование КНС в одном корпусе невозможно, применяется модель с выносной запасной арматурой. Все запорные устройства и приборы учета размещаются во втором стеклопластиковом корпусе, что облегчает доступ для проведения ремонтных и профилактических работ.

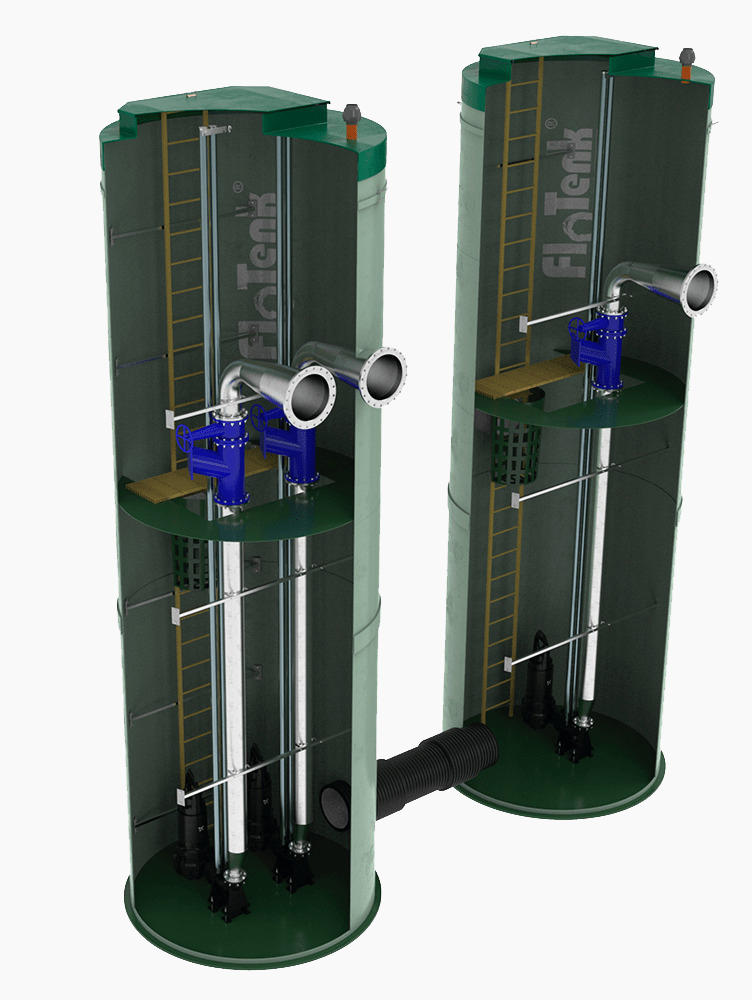

Подземные многокорпусные КНС

КНС подземного исполнения с двумя и более корпусами увеличивают рабочий объем станции за счет установки дополнительных резервуаров. Они применяются для перекачки жидкости при высоком коэффициенте неравномерности поступления стоков.

КНС с сухой камерой

В конструкции КНС с сухой камерой перед корпусом с погружными насосами размещается накопительная ёмкость. Таким образом, обслуживание станции можно проводить в сухих условиях, без контакта с рабочей средой.

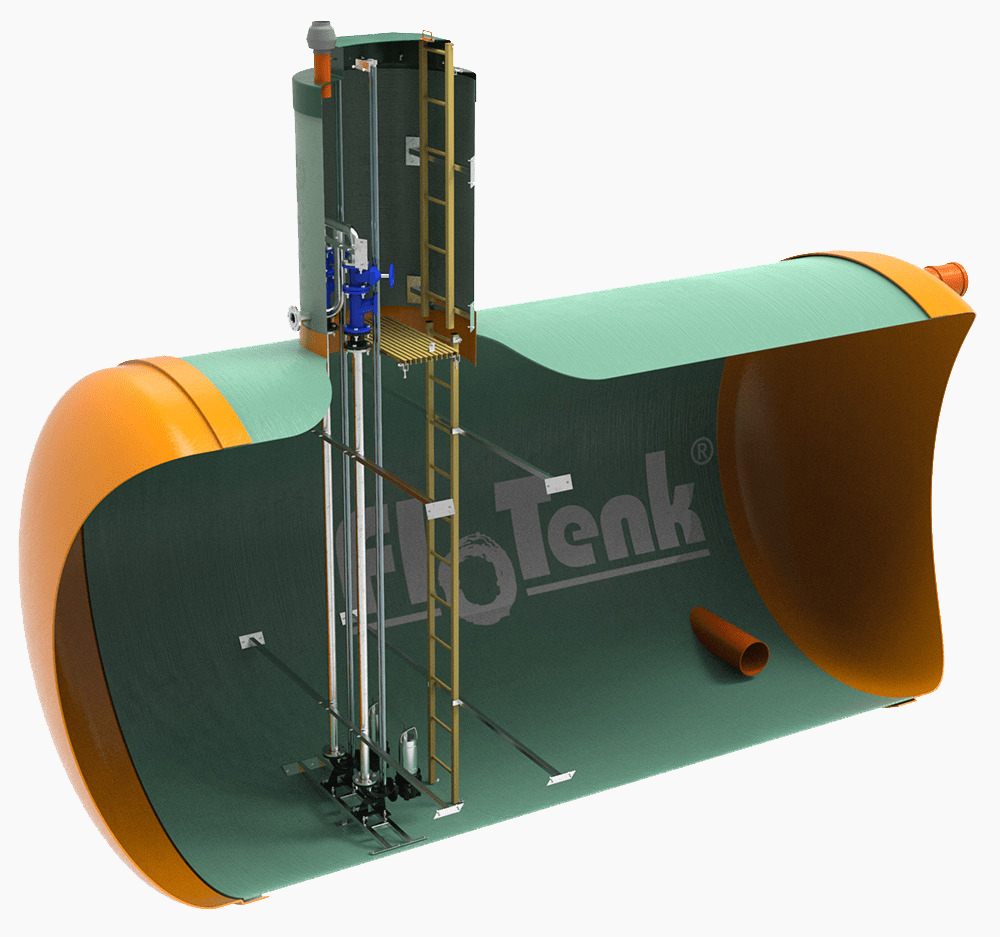

КНС в горизонтальном корпусе

Канализационная насосная станция с горизонтальным корпусом устанавливается на объектах с неравномерным поступлением стоков или на очистных сооружениях. Резервуар станции аккумулирует большие объемы ливневых или промышленных стоков, в то время как насосы перекачивают накопленный объем в часы наименьшего тарифа на электроэнергию.

КНС по индивидуальному проекту

Помимо стандартных КНС, компания FLOTENK успешно реализуют проекты любой сложности, учитывая уникальные особенности каждого объекта. Примером может служить наша КНС диаметром 4 метра, установленная на объекте «Аквапарк» в г. Новосибирск.

Монтаж и пусконаладка КНС

Чтобы обеспечить бесперебойную работу своих изделий, FLOTENK предлагает комплексную услугу шеф-монтажа и пусконаладочных работ.

Фронт работ включает:

• сборку насосов;

• установку насосов в корпус КНС (при использовании механизмов заказчика);

• подключение насосов к шкафу управления и настройку датчиков уровня;

• проверку работоспособности оборудования в ручном и автоматическом режимах;

• консультацию и обучение эксплуатирующего персонала.

Специалисты FLOTENK определят оптимальное место установки системы в соответствии с действующими ГОСТами, обеспечат полную герметизацию, наладку всех модулей и подключение к сети. Перед сдачей объекта заказчику проводится пробный пуск. Клиент получает детальные инструкции по управлению КНС и техническое сопровождение на протяжении всего срока эксплуатации.

Напишите в отдел продаж на sale@flotenk.ru или оставьте заявку, и мы предложим оптимальное решение для вашего проекта!
